چگونه می توان از یک سلول بار بار در برابر صاعقه محافظت کرد؟

اعتصابات رعد و برق تهدیدی برای سلولهای بار یک نقطه ای است که اجزای مهم در کاربردهای مختلف اندازه گیری وزن و نیرو هستند. من به عنوان یک تأمین کننده سلول بار واحد ، اهمیت محافظت از این دستگاه ها را در برابر اثرات بالقوه آسیب رعد و برق رعد و برق می فهمم. در این پست وبلاگ ، برخی از نکات عملی در مورد چگونگی محافظت از سلولهای بار تک نقطه ای از اعتصابات رعد و برق را به اشتراک می گذارم.

درک تهدید رعد و برق به سلولهای بار یک نقطه ای

رعد و برق یک تخلیه الکتریکی طبیعی است که می تواند ولتاژ و جریان بسیار بالایی داشته باشد. هنگامی که یک حمله صاعقه در نزدیکی رخ می دهد ، می تواند باعث افزایش الکتریکی بزرگ در محیط اطراف شود. این افزایش می تواند از طریق خطوط برق ، کابل های ارتباطی و حتی زمین حرکت کند و به سلول بار یک نقطه ای برسد و باعث آسیب شود.

آسیب ناشی از رعد و برق به سلولهای بار یک نقطه ای می تواند از نقص جزئی تا تخریب کامل باشد. در بعضی موارد ، مدار داخلی سلول بار ممکن است آسیب دیده باشد و منجر به اندازه گیری نادرست یا خرابی کامل دستگاه شود. علاوه بر این ، اجزای مکانیکی سلول بار ، مانند سنجهای کرنش ، ممکن است تحت تأثیر قرار گیرد و در نتیجه باعث از بین رفتن حساسیت یا تغییر در کالیبراسیون دستگاه شود.

پایه گذاری و پیوند

یکی از موثرترین راه های محافظت از سلولهای بار تک نقطه ای از اعتصابات رعد و برق ، اطمینان از زمین و پیوند مناسب است. زمینی یک مسیر با مقاومت کم برای جریان الکتریکی با خیال راحت به زمین جریان می یابد ، در حالی که پیوند تمام اجزای فلزی را به هم متصل می کند تا از ایجاد برق استاتیک جلوگیری کند و پتانسیل الکتریکی را برابر کند.

• پایه مناسب: سلول بار واحد بار باید به یک سیستم زمینی قابل اعتماد وصل شود. این امر می تواند با استفاده از یک میله زمینی اختصاصی یا با اتصال سلول بار به یک شبکه زمینی موجود حاصل شود. هادی زمین برای کنترل جریان الکتریکی مورد انتظار باید از اندازه کافی برخوردار باشد و باید مطابق کدهای الکتریکی محلی نصب شود.
• پیوند: تمام اجزای فلزی در مجاورت سلول بار یک نقطه ، از جمله سکوی توزین ، ساختار پشتیبانی و محفظه های الکتریکی ، باید به هم پیوند داده شوند. این کار با استفاده از تسمه های پیوند دهنده یا هادی ها برای ایجاد یک مسیر الکتریکی مداوم انجام می شود. پیوند به جلوگیری از تشکیل قوسهای برقی و کاهش خطر آسیب در اثر رعد و برق ناشی از رعد و برق کمک می کند.

دستگاه های حفاظت از افزایش

دستگاه های حفاظت از Surge (SPD) یکی دیگر از ابزارهای مهم برای محافظت از سلولهای بار تک نقطه ای از اعتصابات رعد و برق است. SPD ها برای منحرف کردن انرژی اضافی الکتریکی از یک رعد و برق به دور از سلول بار و به داخل زمین طراحی شده اند.

• نوع SPD: انواع مختلفی از SPD وجود دارد ، از جمله مقاومت های وابسته به ولتاژ (VDR) ، واریستور اکسید فلزی (MOV) و لوله های تخلیه گاز (GDT). هر نوع SPD ویژگی های خاص خود را دارد و برای برنامه های مختلف مناسب است. هنگام انتخاب SPD برای یک سلول بار واحد ، مهم است که رتبه ولتاژ ، ظرفیت فعلی و زمان پاسخ دستگاه را در نظر بگیرید.
• نصب: SPD ها باید تا حد امکان به سلول بار تک نقطه نصب شوند تا طول مسیر الکتریکی بین سلول بار و SPD به حداقل برسد. SPD باید به طور موازی با سلول بار وصل شود و باید به درستی پایه گذاری شود. علاوه بر این ، اطمینان از رتبه بندی SPD برای ولتاژ خاص و نیازهای فعلی سلول بار مهم است.

محافظ

محافظ همچنین می تواند با کاهش تداخل الکترومغناطیسی (EMI) ناشی از افزایش صاعقه ، به محافظت از سلولهای بار تک نقطه ای از اعتصابات رعد و برق کمک کند. محافظ شامل محصور کردن سلول بار و سیم کشی مرتبط با آن در یک ماده رسانا مانند فلز ، برای مسدود کردن زمینه های الکترومغناطیسی تولید شده توسط رعد و برق است.

• کابل های محافظ: استفاده از کابل های محافظ برای اتصالات الکتریکی بین سلول بار یک نقطه و ابزار توزین می تواند به کاهش EMI کمک کند. سپر کابل باید در هر دو انتها به درستی پایه گذاری شود تا از محافظ مؤثر اطمینان حاصل شود.
• محفظه های فلزی: نصب سلول بار تک نقطه ای در محفظه فلزی همچنین می تواند محافظ اضافی را فراهم کند. محوطه فلزی باید به درستی پایه گذاری شود تا یک اثر قفس فارادی ایجاد شود ، که به جلوگیری از ورود میدان های الکترومغناطیسی به محوطه کمک می کند.

میله های رعد و برق و بازداشت کنندگان افزایش

در مناطقی که خطر ابتلا به صاعقه را دارد ، نصب میله های رعد و برق و بازداشت کنندگان افزایش می تواند یک لایه اضافی از محافظت برای سلولهای بار یک نقطه ای فراهم کند.

• میله های رعد و برق: میله های رعد و برق برای جذب اعتصاب صاعقه و فراهم کردن مسیری ایمن برای جریان الکتریکی به داخل زمین طراحی شده اند. با نصب میله های صاعقه بر روی ساختمان یا ساختاری که سلول بار یک نقطه ای در آن قرار دارد ، می توان خطر اعتصاب صاعقه مستقیم به سلول بار را به میزان قابل توجهی کاهش داد.
• بازداشت کنندگان: بازداشت کنندگان افزایش شبیه به SPD هستند اما به طور معمول برای سیستم های الکتریکی بزرگتر استفاده می شوند. بازداشت کنندگان Surge را می توان در ورودی اصلی خدمات الکتریکی ساختمان نصب کرد تا از کل سیستم الکتریکی ، از جمله سلول بار واحد بار ، از افزایش ناشی از رعد و برق محافظت کند.

نگهداری و بازرسی منظم

نگهداری منظم و بازرسی از سلول بار واحد بار و سیستم های محافظت در ارتباط با آن برای اطمینان از ادامه اثربخشی آنها ضروری است.

• بازرسی بصری: بازرسی های بصری منظم از سلول بار ، سیستم زمینی ، SPD ها و محافظ را برای بررسی هرگونه علائم آسیب یا سایش انجام دهید. به دنبال اتصالات سست ، خوردگی یا آسیب جسمی به اجزای آن باشید.
• تست: به طور دوره ای سیستم زمینی ، SPDS و سایر دستگاه های حفاظت را آزمایش کنید تا از عملکرد صحیح آنها اطمینان حاصل شود. این کار می تواند با استفاده از تجهیزات تخصصی تست یا با مشاوره با یک تکنسین برقی واجد شرایط انجام شود.

پایان

محافظت از سلولهای بار یک نقطه از اعتصاب رعد و برق برای اطمینان از عملکرد قابل اعتماد و اندازه گیری دقیق آنها بسیار مهم است. با اجرای استراتژی های ذکر شده در این پست وبلاگ ، از جمله زمینه سازی مناسب و پیوند ، استفاده از دستگاه های حفاظت از افزایش ، محافظ و نصب میله های رعد و برق و بازداشت کنندگان افزایش ، می توانید خطر آسیب به سلولهای بار تک نقطه خود را از صاعقه کاهش دهید.

من به عنوان یک تأمین کننده سلول بار واحد ، متعهد هستم که محصولات و راه حل های باکیفیتی را برای کمک به مشتریان خود در محافظت از سلولهای بار خود در برابر صاعقه ارائه دهم. اگر سؤالی دارید یا برای محافظت از سلولهای بار واحد خود به کمک بیشتری نیاز دارید ، لطفاً با ما تماس نگیرید. ما در اینجا هستیم تا به شما در اطمینان از ایمنی و قابلیت اطمینان سیستم های اندازه گیری وزن و نیرو خود کمک کنیم.

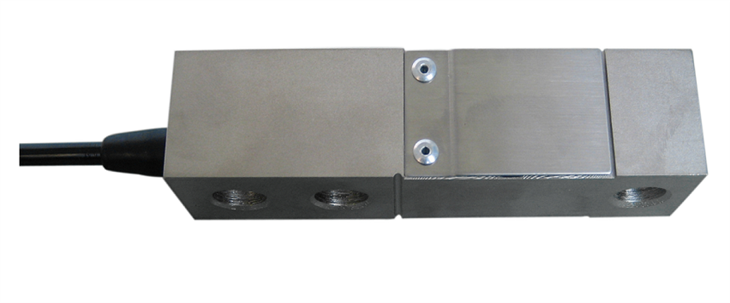

اگر علاقه مند به خرید سلول های بار یک نقطه یا سایر محصولات مرتبط هستید ، مانندسلول بار پرتوی زیرباسلول بار پرتو تک انتها، یاسلول بار پرتو Sلطفاً برای اطلاعات بیشتر به ما مراجعه کنید و در مورد الزامات خاص خود به ما دسترسی پیدا کنید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای اندازه گیری وزن و نیرو خود را برآورده کنیم.

منابع

• انجمن ملی حفاظت از آتش سوزی (NFPA). NFPA 780: استاندارد برای نصب سیستم های محافظت از رعد و برق.
• کمیسیون بین المللی الکتروتکنیک (IEC). IEC 61643-12: دستگاه های محافظ ولتاژ کم ولتاژ-قسمت 12: دستگاه های محافظ افزایش یافته به سیستم های قدرت ولتاژ کم-الزامات و آزمایشات.
• آزمایشگاه های Underwriters (UL). UL 497B: استاندارد برای دستگاه های محافظ افزایش یافته برای داده ها ، ارتباطات و مدارهای سیگنالینگ.
